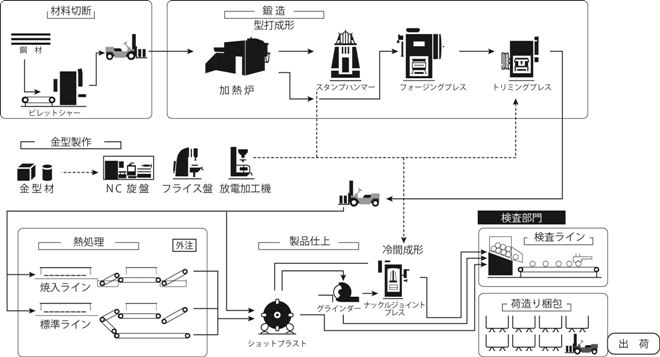

製造工程図
主要設備
| 工程 | 設備名 | 設備能力 | 台数 | 加熱炉 | トリミングプレス | 対応製品重量 | 対応材料径 | クリックで拡大表示 |

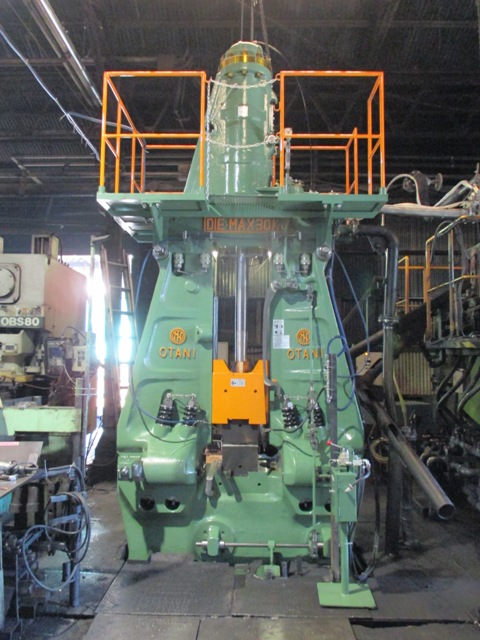

| 鍛造 | エアースタンプ ハンマー | 1.5t | 1 | 500kw | 110t | 1.0～6.0kg | 38～85 |  |
| 1.0t | 1 | 300kw | 80t | 0.5～1.5kg | 34～50 |  |
||
| 1/2t | 1 | 200kw | 80t | 0.25～1.0kg | 28～46 |  |
||
| 設備名 | 設備能力 | 台数 | 加熱炉 | トリミングプレス | 対応製品重量 | 対応材料径 | クリックで拡大表示 | |

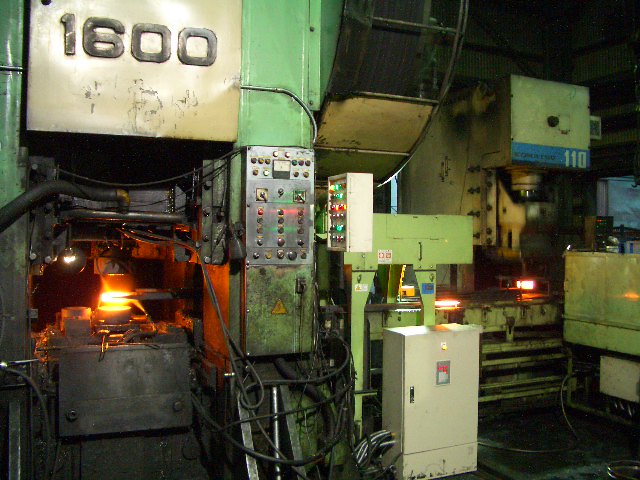

| フォージングプレス | 1600t | 1 | 400kw | 110t | 1.0～5.0kg | 38～70 |  |
|

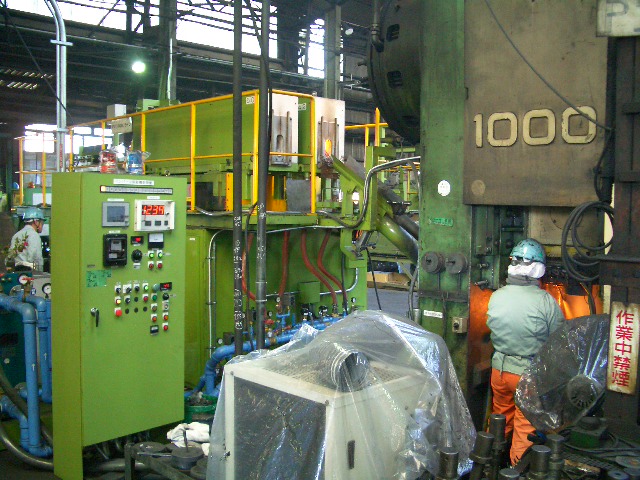

| 1000t | 1 | 300kw | 80t | 0.5～1.5kg | 34～50 |  |
||
| 600t | 1 | 200kw | 80t | 0.25～1.0kg | 28～46 |  |
| 工程 | 設備名 | 設備能力 | 台数 | 材質 | 材料径 | 材質 | 材料径 |
| 材料切断 | シャー | 450t | 1 | SCM | 24～55 | SS・SC | 24～80 |
| SUS | ～42 |
| 工程 | 設備名 | 設備能力 | 台数 | クリックで拡大表示 |

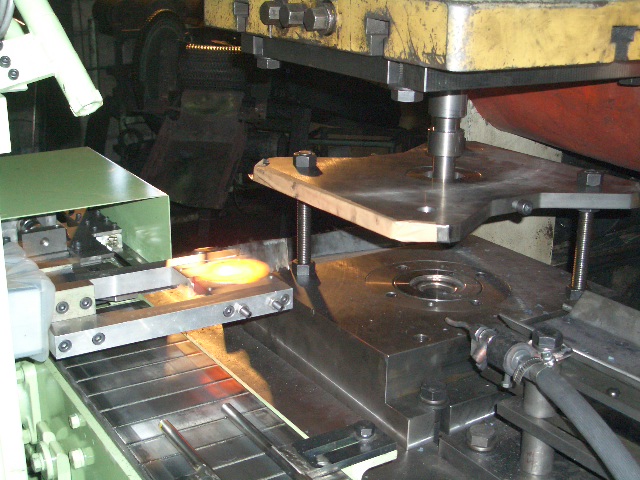

| 冷間コイニング | マイプレス | 300t | 1 | |

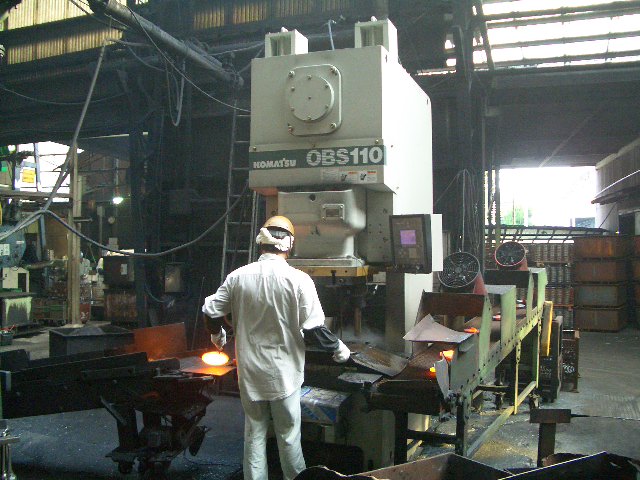

| 110T | 2 | |||

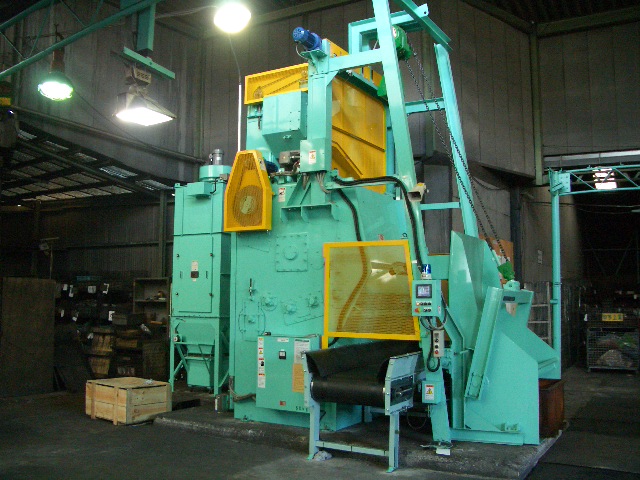

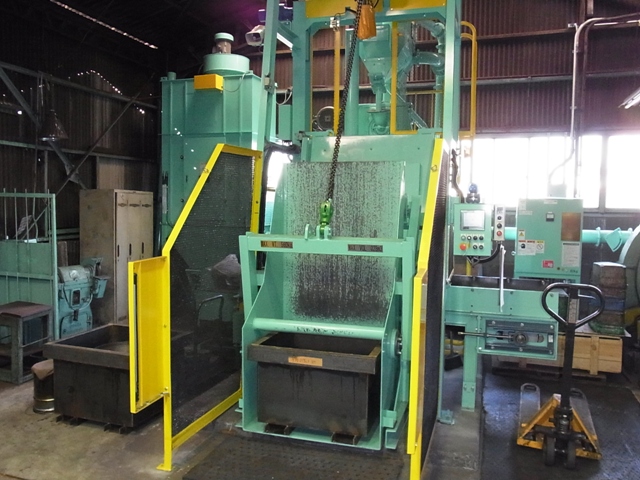

| ショット | ショットブラスト | 1000k | 1 |  |
| 600k | 1 |  |
||
| 350k | 1 | |||

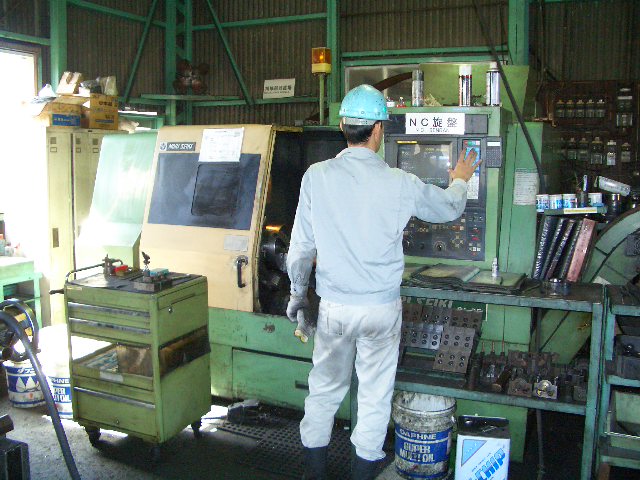

| 金型製造 | NC旋盤 | 1 |  |
|
| 汎用旋盤 | 1 | |||

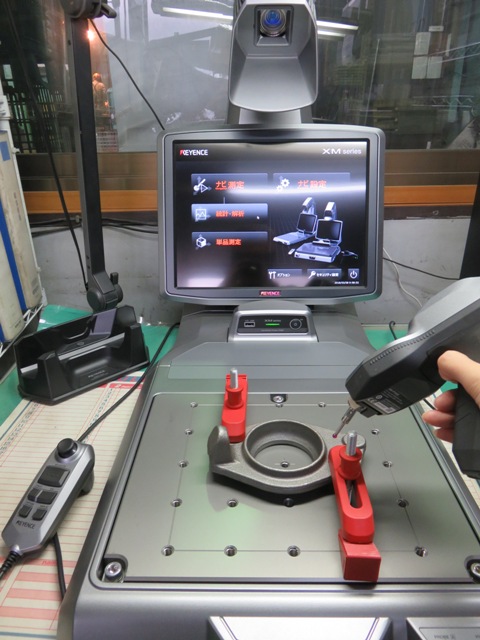

| 検査 | 計測器 | 3次元 | 1 |  |

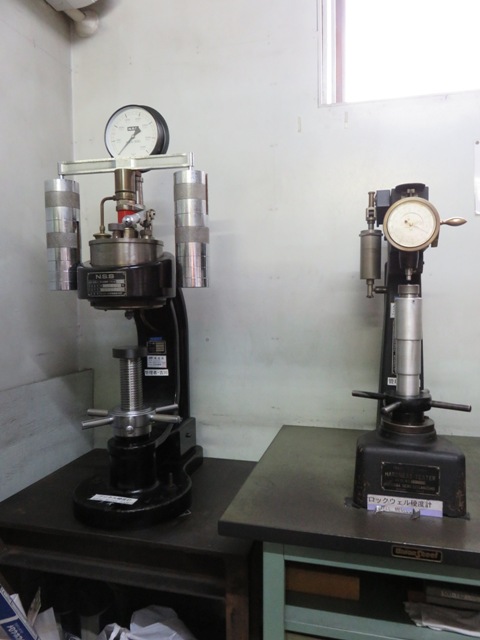

| 硬さ測定器 | ブリネル | 1 |  |
|
| ロックウェル | 1 | |||

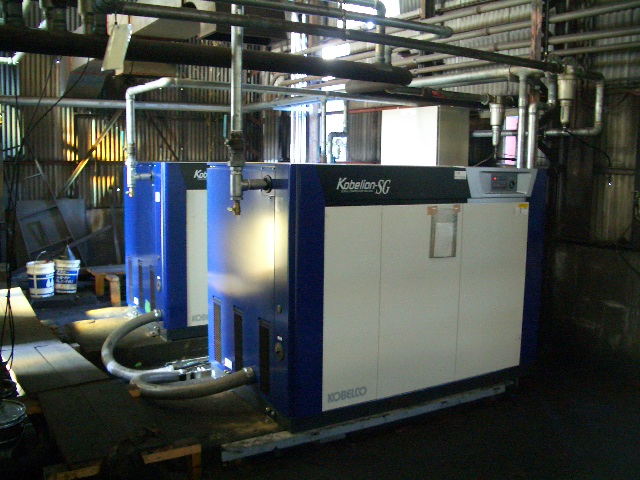

| エアー供給 | コンプレッサー | 75kw | 7 |  |
